PUNÇUNADORA HIDRÁULICA FX340 G 34 T



DADOS TÉCNICOS:

  • Potência do motor 2.2 Kw / 3 Cv
  • Tensão 220 / 380 V
  • Potência hidráulica 34 T
  • Velocidade de trabalho 7.1 mm/s
  • Velocidade de recuo 9.3 mm/s
  • Fluxo da bomba 7.5 L
  • Percurso do punção 100 mm
  • Pescoço de cisne 180 mm
  • Mesa porta matrizes 245 x 265 mm
  • Dimensões 700 x 800 x 1800 mm
  • Peso 610 Kg

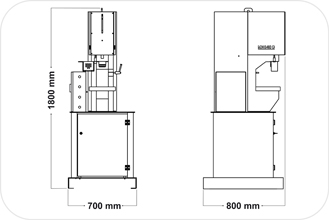

DESENHO TÉCNICO:

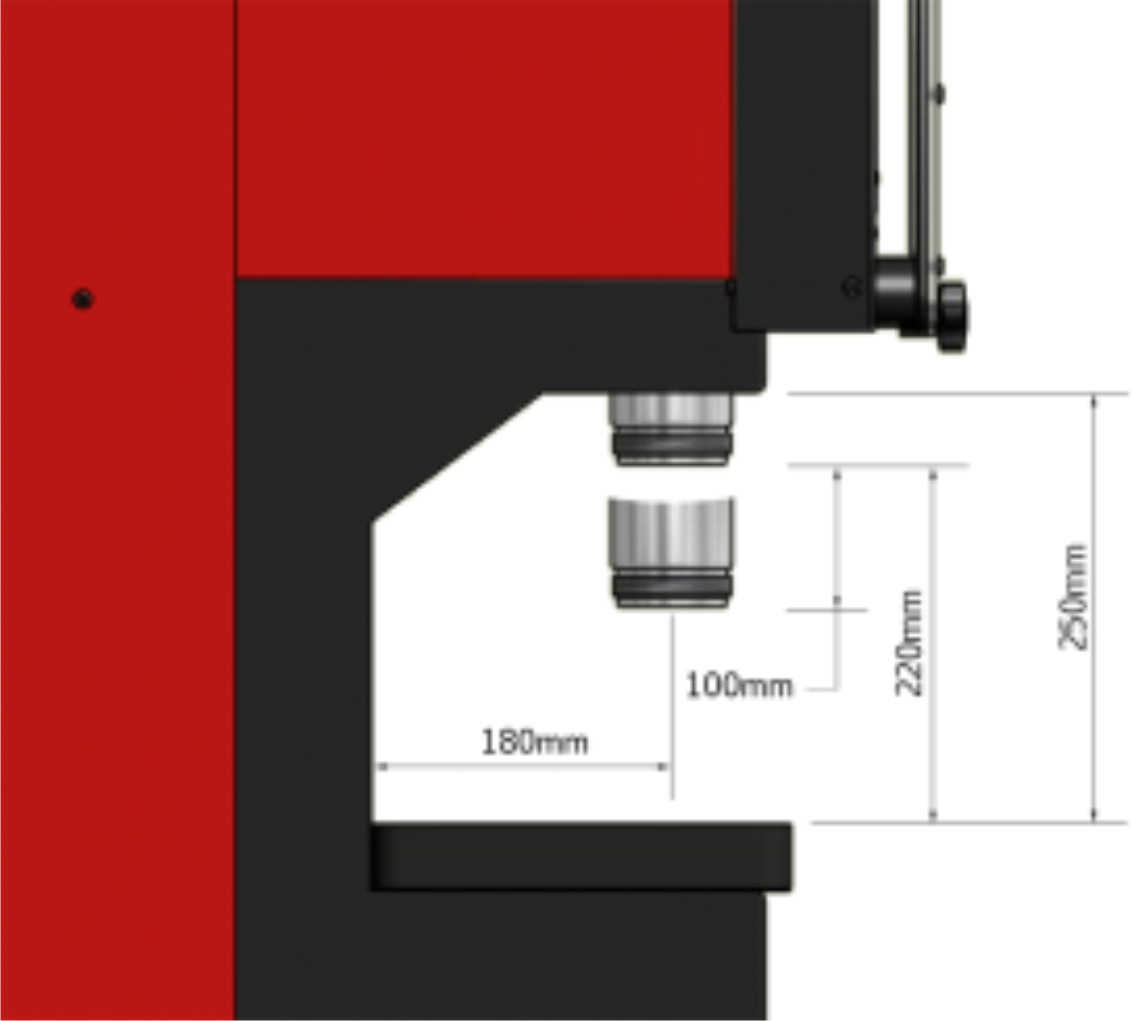

COTAS DA FX340G
Pescoço de cisne: 180 mm
Curso do piston: 100 mm
Altura Máx: 220 mm
MESA DE ALIMENTAÇÃO OPCIONAL:

Permite o acoplamento de várias matrizes, tais como:
• Corte barra
• Saca-bocados
• Corte a cantos

e muito mais...

A FX340G, assume-se como uma das máquinas mais versáteis do mercado.
Pode realizar multiplas funções de trabalho em vários perfis: Chapa, tubod, perfil em U, T, UPN, IPN e muitos mais...
Consegue com o acopolamento das várias matrizes disponíveis: Dobra, cortae, embutir, estampar.
Existem várias matrizes Standart, para os diversos fins, no entanto é possivél fabricar-mos uma matriz especifica a pedido do cliente.

MATRIZES OPCIONAIS DISPONÍVEIS:

Variedade de puncões e matrizes feitos à medida do cliente
Matriz corta Cantos, ajustável até 90º, fixa 100 mm x 100 mm, Capacidade máxima de corte 100 mm x 100 mm x 4 mm.
Ref:1400201-00005 / Peso 21 Kg - Opcional
Matriz de Quinar, com capacidade até 100 mm, puncão de 88º e Matriz com V de 56 mm e de 26 mm
Capacidade máxima de quinagem 100 mm, espessura máxima de quinagem 8 a 12 mm
Ref: 1400201-00003 / Peso: 8 Kg- Opcional
Matriz de Quinar, com capacidade até 170 mm, puncão de 88º e Matriz com V de 56 mm e de 26 mm
Capacidade máxima de quinagem 170 mm, espessura máxima de quinagem 8 a 12 mm
Ref: 1400201-00004 / Peso: 8 Kg- Opcional
Matriz de cortar a Angulo de 45º e 90º; capacidade máxima de corte recto 60 mm x 60 mm, capacidade máxima de corte obliquo 50 mm x 50 mm.
Ref: 1400201-00001 / Peso: 32 Kg- Opcional

Matriz para fabrico de grelhas de ventilação.Medidas 100x20 mm(as entradas, realizam-se uma a uma), espessura máxima:2 mm
Ref: 1400201-00010 / Peso: 20 Kg- Opcional
Matriz de cortar chapa desde 0,8 mm até 10 mm de espessura, capacidade máxima de corte 100mm x 10 mm
Ref:1400201-00002 / Peso: 28 Kg- Opcional

Matrizes de abocardar tubo redondo de 16 mm a 60 mm:
De 16mm a 28 mm
De 28,5 mm a 40 mm
De 40,5 mm a 50 mm
De 50,5 mm a 60 mm

Mediante cada matriz escolhida é necessário adquiri a porca indicada para o punção e para a Matriz- Opcional

Matriz de cortar barra maciça de 3 mm a 35 mm
Ref:1400201-00035 / Peso: 15 Kg- Opcional
Matriz de esmagar e furar, Suporta diferentes diametros. Diametro Máx:50 mm, minimo Diametro 10 mm
Ref:1400201-00040 Peso: 23 Kg- Opcional

Matirz de de esmagar e cortar tubo em forma de seta, Suporta vários diametros de tubo.Diametro Máx. 30 mm x 2 mm Diametro minimo 10 mm x 2 mm
Ref:1400201-00007 Peso:19 Kg - Opcional

Matriz de cunhar setas Espessura Max: 3 mm
Ref:1400201-0006 Peso: 21 Kg - Opcional

Matriz Porta base para furação. Para diferentes diametros de furos:Minimo 2 mm, Máx.28 mm.
Ref:1400201-00031 Peso: 9 Kg - Opcional

Punção e Matriz perfurador em forma de fechadura.Espessura máx: 6 mm
Ref:1400201-00036 Peso: 1 Kg - Opcional

Matriz extractora, que evita a deformação da chapa perfurada.Espessura Máx: 15 mm
Ref:140020200042 Peso:15 Kg-Opcional

Matriz para fabrico de chapas, com ou sem furo, redondas ou rectas
Consulte-nos para saber as soluções disponiveis

Matriz corte de cantos em chapas.
Consulte-nos para saber as soluções disponiveis
