TORCEDORA DE FERRO AUTOMÁTICA FV500A CNC






MATRIZES OPCIONAIS:






Matriz de Bucho de Pomba
Diamêtro interno:225 mm, Capacidade Máx redondo e quadrado: 16 mm
Ref: 1400103-00003 / Peso 12Kg - Opcional



Matriz de Anel de Raio Fixo para  maciços, Capacidade em redondos e quadrados de 16 mm
Ref:1400103-00005 / Peso 10 Kg - Opcional


Matriz para fabrico de Pinhas, para diferentes tamanhos, em redondo ou quadrado, Capacidade Máx. 4 redondos ou quadrados de 12 mm.
Ref:1400103-000012 / Peso: 55 Kg 7 Opcional

Matriz Rabo de Porco, Amplamente utilizado em varandas, grades e outros ornamentais.Capacidade Máx. redondo de 16 mm
Ref:1400103-00001 / Peso:35 Kg - Opcional

Matriz de Volutas Ovais, Diametri exterior: 240 mm x 190 mm, Capacidade Máx em redondos e quadrados de 16 mm.
Ref: 1400103-00004 / Peso: 11 Kg - Opcional

Matriz de raio fixo para tubos e ajustavél para diferentes ângulos
Diamêtro máx. do tubo 40 mm, Espessura minima do tubo 3 mm, raio da peça  3 x o diamêtro do tubo, Máx curvatura 180º
Ref: 1400103-00002 / Peso de 15 a 35 Kg - Opcional

Matriz parafabrico de Volutas de Canto, Capacidade Máx. em redondo e quadrado de 25 mm
Ref: 1400103-00006 / Peso: 0,40 Kg - opcional



CARACTERÍSTICAS TÉCNICAS

  • Potência do motor 4 Kw / 5.5 Cv trifásico
  • Tensão 220 / 380 V
  • Nº de memórias 8
  • Dimensões 2220 x 980 x 1280 mm
  • Peso 1300 Kg



PAINEL DE CONTROLO

  • Programador para realizar peças em série
  • Memorisa 8 torções diferentes
  • Contador de peças
  • Teclado táctil
  • Ecran digital

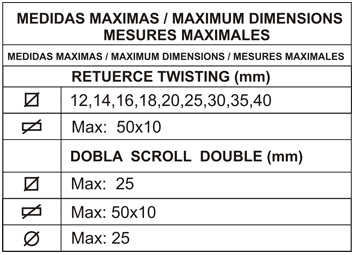

Medidas máx de torção

  • 12, 14, 16,18, 20, 25, 30, 35, 40 mm
  • 50 x 10 mm

Medidas máx de dupla torção

  • 25 mm
  • 50 x 10 mm
  • 25 mm





A torcedora de ferro FV500A é uma máquina desenhada para a fabricação a frio de peças ornamentais de ferro, Como: Barras, volutas; Pinhas, etc
Equipada com sistema CNC

VANTAGENS:

A tracção da máquina realiza-se por meio de um motoreductor de carretos planos banhados em óleo.
A máquina dispõe de 2 pontos de trabalho: um para o desempenho da torção, outro para realizar todo o tipo de volutas, ganchos, correntes, balaústres.



ACESSÓRIOS INCLUIDOS:

Anilhas e circulos Diametro interno: 80 mm, Capacidade Max em redondo e quadradro de 16 mm

Dobrados planos, redondos e quadrados Capacidade Max: 25 mm em redondo e quadrado Max 50 x 10 mm

Dobrado ao canto ( 90º), Capacidade Max 50 x 10 mm

Voluta Diametro externo:120 mm e Capacidade Max 40x10 mm Max:10 mm

Voluta Diametro externo: 220 mm e Capacidade Max 40x10 mm Max:16 mm

Voluta Diametro externo: 450 mm e Capacidade Max 50x10 mm Max:25 mm

Voluta Diametro externo: 100 mm e Capacidade Max 40x10 mm Max:16 mm

Inicio de espiral Diametro externo: 180 mm e Capacidade Max 50x10 mm Max: 25 mm

Inicio de espiral Diametro externo: 80 mm e Capacidade Max 40x10 mm Max: 10 mm

Em Milimetros

Torcidos  12 x 12 mm e 35 x35mm
Torcidos 14 x 14 mm e 30 x 30mm
Torcidos 16 x 16 mm e 25 x 25mm
Torcidos 18 x 18 mm e 20 x 20mm
 Torcidos 40 x 40 mm e 50 x 10mm


Em polegadas:

Torcidos 1/4" x 1/4" mm e 1 1/2" x 1 1/2"
Torcidos 3/8"x3/8" e 1 1/4"x1 1/4
Torcidos 1"x1" e 1/2"x1/2
Torcidos 3/4x3/4" e 5/8x5/8
Torcidos 1 3/4"x1 3/4" e 2"x3/8
